The cable CLM3600 Starter Cable 6open 3dsub 1pw 2m (part number 136000202), which is also applicable for the CANlink® mobile 10000, must be used for the CANlink® mobile 3600 and CANlink® mobile 10000 variants and is equipped with the following connectors and open individual wires:

  • X1: Main Plug Connector
  • X2: CAN 1
  • X3: CAN 2
  • X4: CAN 3
  • X5: Power Supply Connector
  • 6 Open Wires

Starter Cable (136000202)

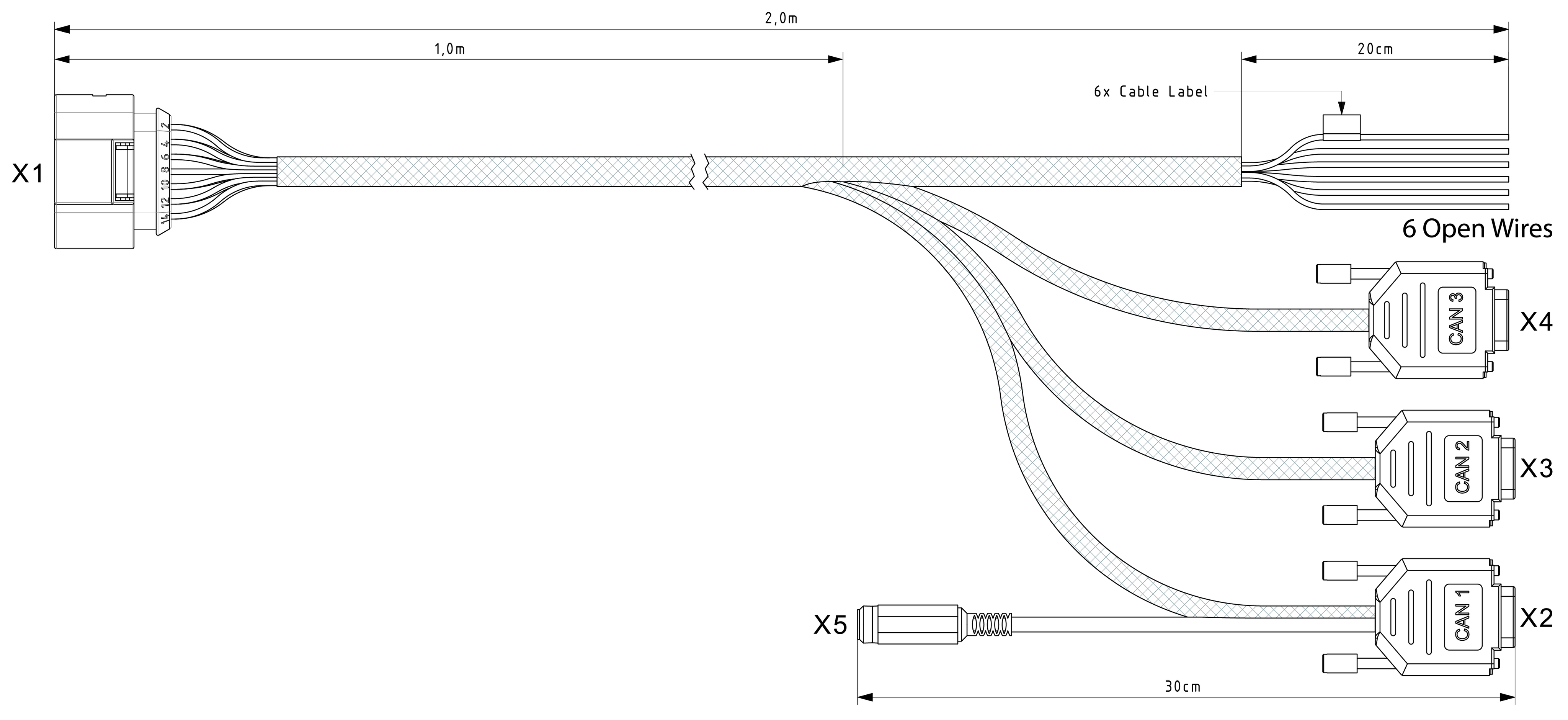

Figure 1: Starter Cable (136000202)

X1 - Main Plug Connector

Micro timer II socket, 14-pin, female, code I

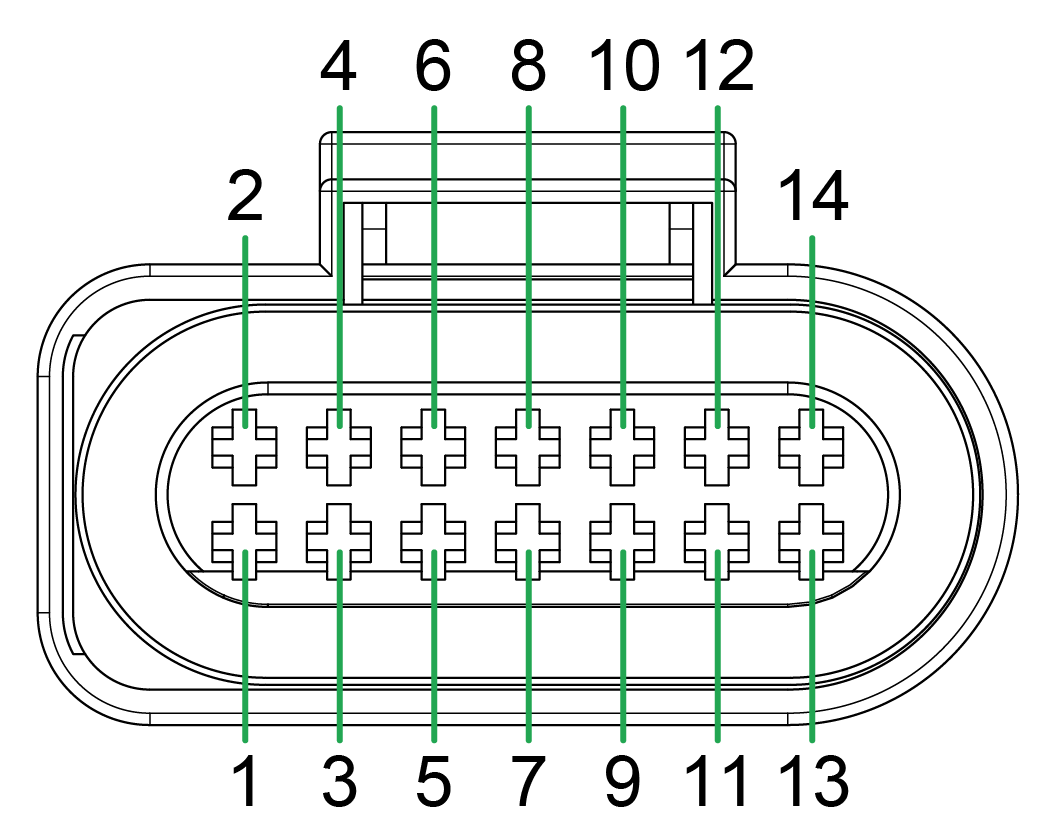

Figure 2: Micro timer II socket, 14-pin, female, code I

Pin Designation Color Description
1 Terminal 30 / VCC White Power supply (steady plus vehicle battery)
2 CAN3-Low Brown CAN, bidirectional
3 Terminal 31 / ground Green Power supply
4 Analog input 1 Yellow I/O input
5 Analog input 2 Gray I/O input
6 Analog input 3 Pink I/O input
7 Digital output Blue I/O output
8 Terminal 15 Red Input (ignition signal)
9 CAN3-High Black CAN, bidirectional
10 CAN2-GND Violet -
11 CAN2-High Gray-pink CAN, bidirectional
12 CAN2-Low Red-blue CAN, bidirectional
13 CAN1-High White-green CAN, bidirectional
14 CAN1-Low Brown-green CAN, bidirectional

6 Open Wires

Starter cable for main plug connector with 6 Open Wires

6 Open Wires

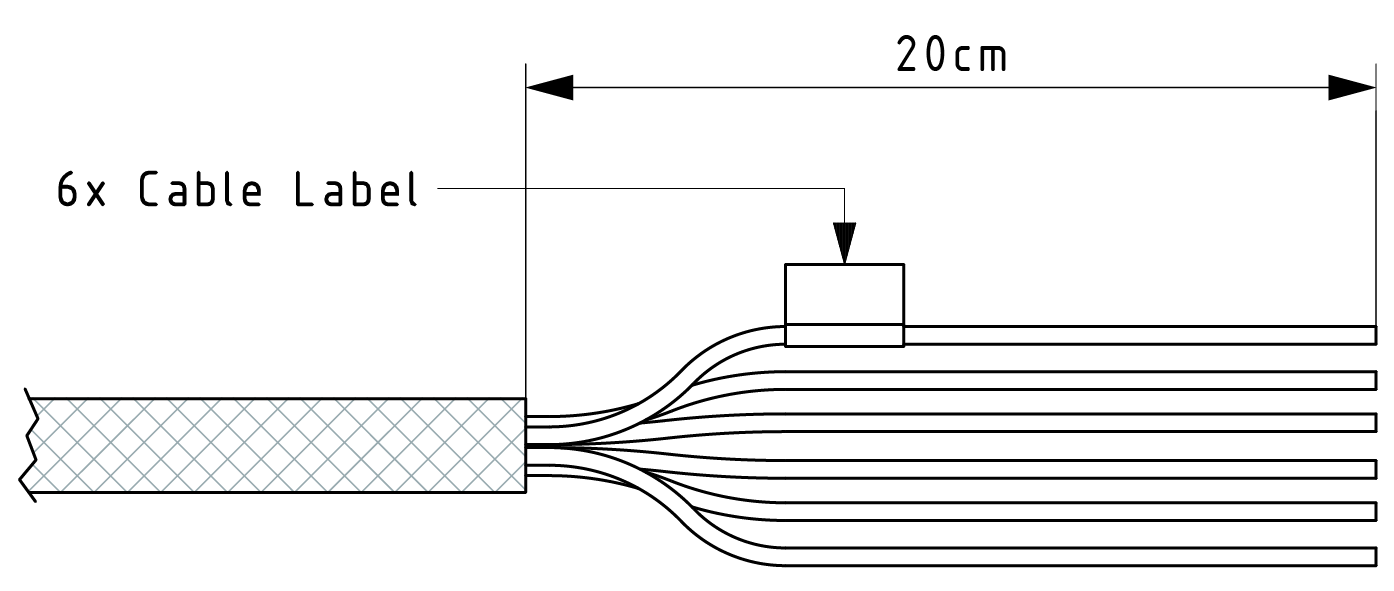

Figure 3: 6 Open Wires

Designation Color Description
Terminal 31 / ground Green Power supply
Analog input 1 Yellow I/O input
Analog input 2 Gray I/O input
Analog input 3 Pink I/O input
Digital output Blue I/O output
Terminal 15 Red Input (ignition signal)

X2 - CAN 1

D-sub connector, female, 9-pin (CAN1)

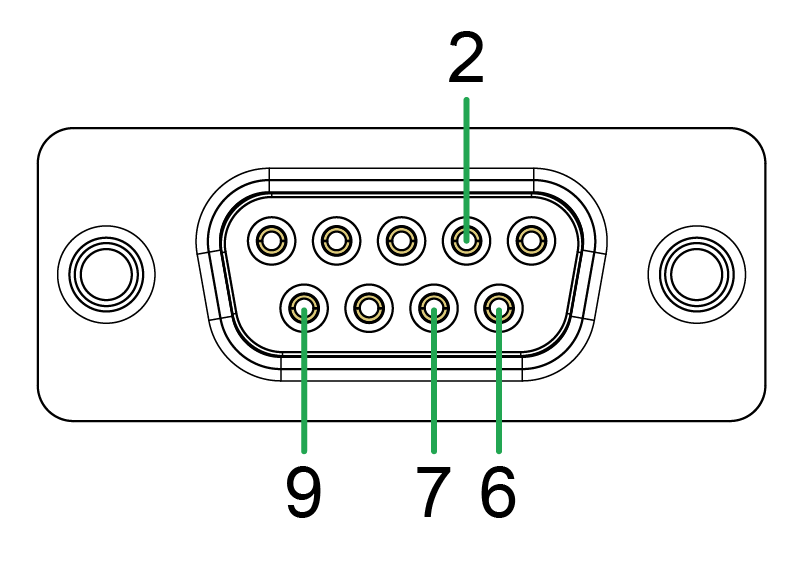

Figure 4: D-sub connector, female, 9-pin (CAN1)


Pin Designation Color Description
1 Not connected - -
2 CAN1-Low Brown-green CAN, bidirectional
3 Not connected - -
4 Not connected - -
5 Not connected - -
6 Terminal 31 / ground Green -
7 CAN1-High White-green CAN, bidirectional
8 Not connected - -
9 Terminal 30 / VCC White Power supply

X3 - CAN 2

D-Sub connector, female, 9-pin (CAN2)

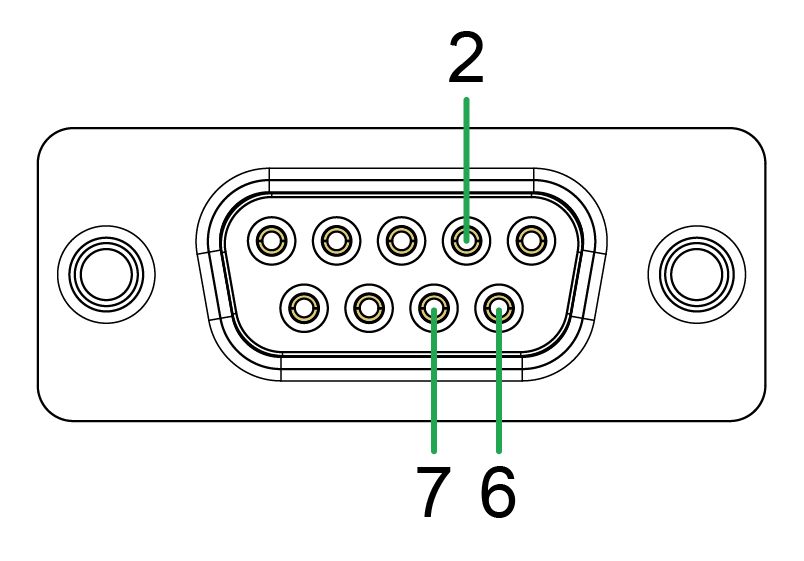

Figure 5: D-Sub connector, female, 9-pin (CAN2)


Pin Designation Color Description
1 Not connected - -
2 CAN2-Low Red-blue CAN, bidirectional
3 Not connected - -
4 Not connected - -
5 Not connected - -
6 CAN2-GND Violet -
7 CAN2-High Gray-pink CAN, bidirectional
8 Not connected - -
9 Not connected - -

X4 - CAN 3

D-Sub connector, female, 9-pin (CAN3)
Figure 6: D-Sub connector, female, 9-pin (CAN3)


Pin Designation Color Description
1 Not connected - -
2 CAN3-Low Brown CAN, bidirectional
3 Not connected - -
4 Not connected - -
5 Not connected - -
6 CAN3-GND Green -
7 CAN3-High Black CAN, bidirectional
8 Not connected - -
9 Not connected - -

X5 - Power Supply Connector

DC socket 5.7x2mm, male

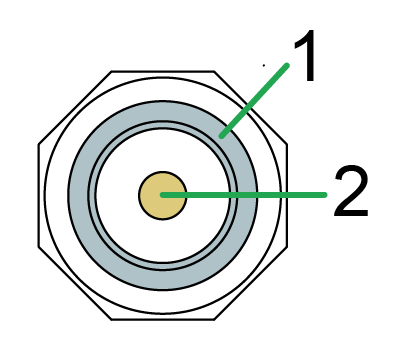

Figure 7: DC socket 5.7x2mm, male


Pin Designation Color Description
1 Terminal 31 / ground Green Power supply
2 Terminal 30 / VCC White Power supply
